切割機除塵器

等離子切割機除塵設備凈化器系統結構特點：

一體式凈化器是由過濾單元和風機兩大部分組成，其中過濾單元和風機整和在一起的即為一體機，過濾單元和風機分開放置的為分體機。一體機結構緊湊，簡潔美觀，占地面積小，對一些場地較小的地方有有力的的適用性，但是一體機也有其局限性，隨著風量的增大，一體機的體積會隨著變大，所以大風量的凈化器不宜做成一體機，而是做成分體機。分體機是用管道將過濾單元與風機連接在一起的，適用與一些風量需求大的地方，過濾單元和風機分開來有利于對機器的保養和維修。風機都是經過噪聲處理的，機器內置有消聲器，可以使設備運行的噪聲控制在75dB?以下。不論是一體機還是分體機，經過過濾后的氣體都已達到家園排放標準。

等離子切割除塵器工藝介紹

等離子切割機除塵器分為以下幾個部分，除塵器主機，風機，管道，切割機一對一捕風罩組成，形成一套切割焊煙凈化除塵系統。我公司從事環保設備已長時間，對各種工況有著豐富的經驗，可以上門為用戶設計除塵方案，測量管道布置，承接除塵器改造工程等服務。

①結合現場情況，為了達到較好的處理效果，本方案設計采用側吸式橡皮板密封負壓除塵方式對等離子切割機產生的煙塵進行治理。

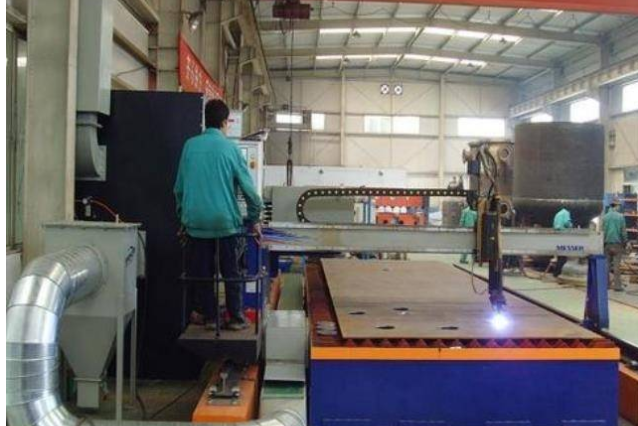

②?側吸式橡皮板密封負壓除塵系統工作原理：?在切割平臺一側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的滑動吸風小車，風道上方鋪設密封橡皮板。滑動吸風小車、切割頭安裝在切割機沿橫梁方向的同一直線上。利用切割平臺上的格柵板與被切割鋼板形成煙氣通道，切割鋼板時，產生的切割煙塵通過該煙氣通道進入吸風小車吸風口，進入方形吸風道，之后進入凈化器主機進行凈化處理。

③方形吸風道、滑動吸風小車是側吸式切割平臺的重要組成部分。工作時，密封皮帶在管道負壓的作用下緊緊地貼附在方形吸風道上方，起到密封作用。在滑動吸風小車處，小車內有兩個滾軸，密封皮帶從小車內穿過時被頂起。這樣煙塵通過小車吸風口進入方形吸風道，進入凈化器凈化。

工作原理：

引風機把含塵氣體從進氣口引入中殼體內，干凈的氣體透過濾袋由文氏管進入上殼體，而由凈氣出口排出，而粉塵被阻留在濾袋外壁，隨著時間的延長，吸附在濾袋上的粉塵越來越厚，濾袋阻力越來越大，此時，脈沖控制儀發出信號，程序自動控制各脈沖閥的開關，使高壓氣源經噴吹孔、文氏管向濾袋內噴射，由于高壓氣的作用，使濾袋發生急劇的膨脹引起沖擊振動，使吸附在濾袋表面的粉塵抖落在灰斗里由輸灰機構排出。

設計特點：

（1）清灰裝置噴吹采用管式中心噴吹。

（2）噴吹壓力有低壓噴吹，壓力低于0.4MPA，有高壓噴吹，壓力高于0.4MPA。高壓氣源動能較大，用氣量較少，低壓氣源動能較小，用氣量較多。脈沖噴吹氣源壓力不論高低，都以達到透徹清灰為目的，需要的清灰能量是一樣。

（3）噴吹清灰機構分為無引流噴嘴無文氏管、有引流噴嘴無文氏管和有引流噴嘴有文氏管等組合。

（4）脈沖噴吹清灰有在線清灰和離線清灰之分。通過調整收塵器參數，可以使在線與離線清灰達到基本相同的清灰效果。
